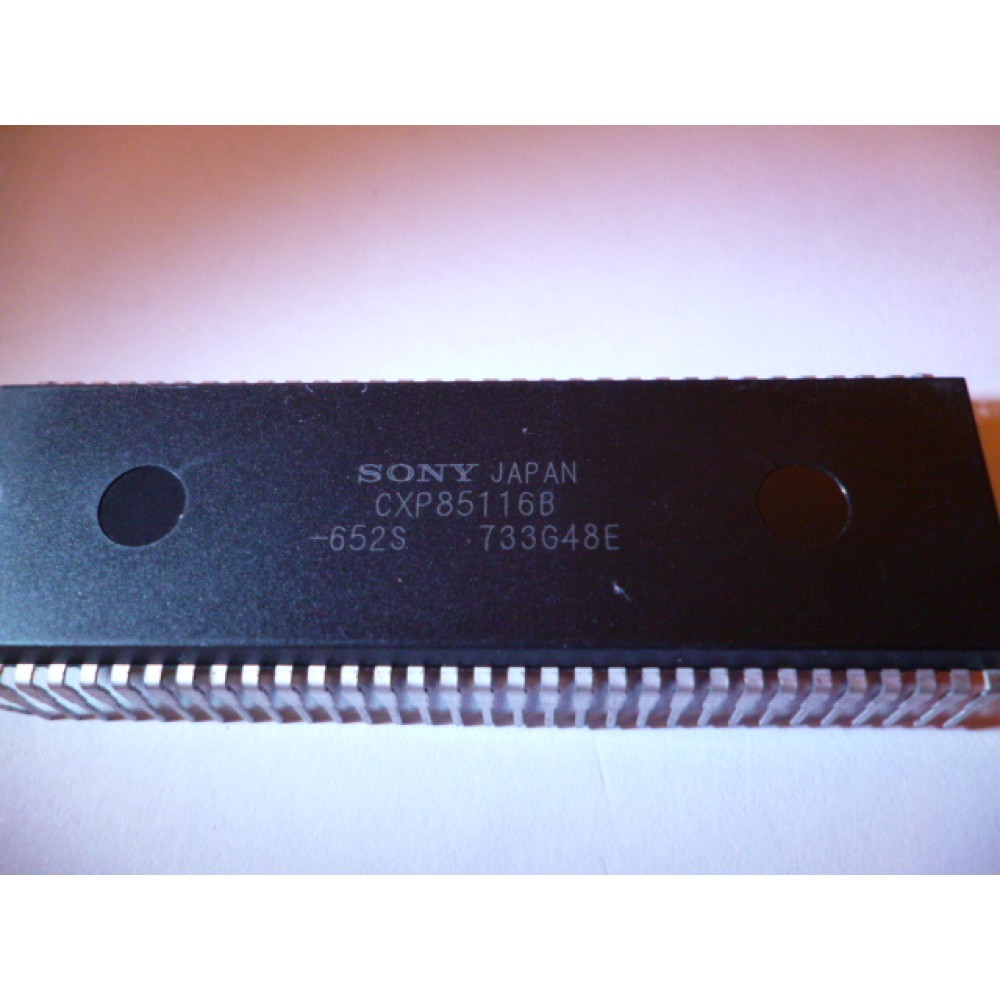

CXP 85116B

CXP85116B — это 8-разрядный однокристальный КМОП-микрокомпьютер, объединяющий на одном кристалле аналого-цифровой преобразователь,
последовательный интерфейс, таймер/счетчик, таймер временной развертки, векторное прерывание, функцию отображения на экране, интерфейс шины I2C,
генератор ШИМ, схему приема дистанционного управления, счетчик HSYNC, счетчик частоты источника питания и сторожевой таймер, помимо основных
конфигураций 8-разрядного ЦП, ПЗУ, ОЗУ и порта ввода-вывода. CXP85116B также обеспечивает функцию сброса при включении питания и функцию сна,
что позволяет снизить потребление энергии.


Особенности
• Система инструкций широкого диапазона (213 инструкций) для охвата различных типов данных — 16-битные арифметические/умножение и деление/булевые
битовые операции
• Минимальный цикл инструкций - 1 ?s при работе на частоте 4 МГц
• Встроенная емкость ПЗУ — 16 Кбайт
• Встроенная емкость ОЗУ — 352 байта
• Периферийные функции
- Функция отображения на экране 12 . 16 точек, 128 типов 21 слово. 4 линии (возможно более 4 линий)
Совместим с режимом двойного сканирования, схема устранения джиттера
- Интерфейс шины I2C
- Выход ШИМ 14 бит, 1 канал/ 6 бит, 8 каналов
- Схема приема дистанционного управления 8-битный счетчик измерения импульсов с встроенным 6-ступенчатым FIFO
- АЦП 4 бита, 4 канала, метод последовательного приближения (Время преобразования 40 мкс/4 МГц)
- Счетчик HSYNC
- Счетчик частоты питания
- Сторожевой таймер
- Последовательный ввод-вывод 8-битная тактовая синхронизация
- Таймер 8-битный таймер, 8-битный таймер/счетчик, 19-битный таймер временной развертки
• Прерывание - 14 факторов, 14 векторов, возможно многократное прерывание
• Режим ожидания - Sleep
• Корпус - 64-контактный пластиковый SDIP/QFP
